Magni tal-Ajruspazjali Magni tat-Tħaffir fil-Qtugħ
Il-magna hija apposta għall-magni ta ’toqob fondi ċilindriċi, bħalma hi t-toqba tal-magħżel tal-magna, kull tip ta’ ċilindru mekkaniku idrawliku, toqba taċ-ċilindru, toqba blind u toqba tat-taraġ
Deskrizzjoni

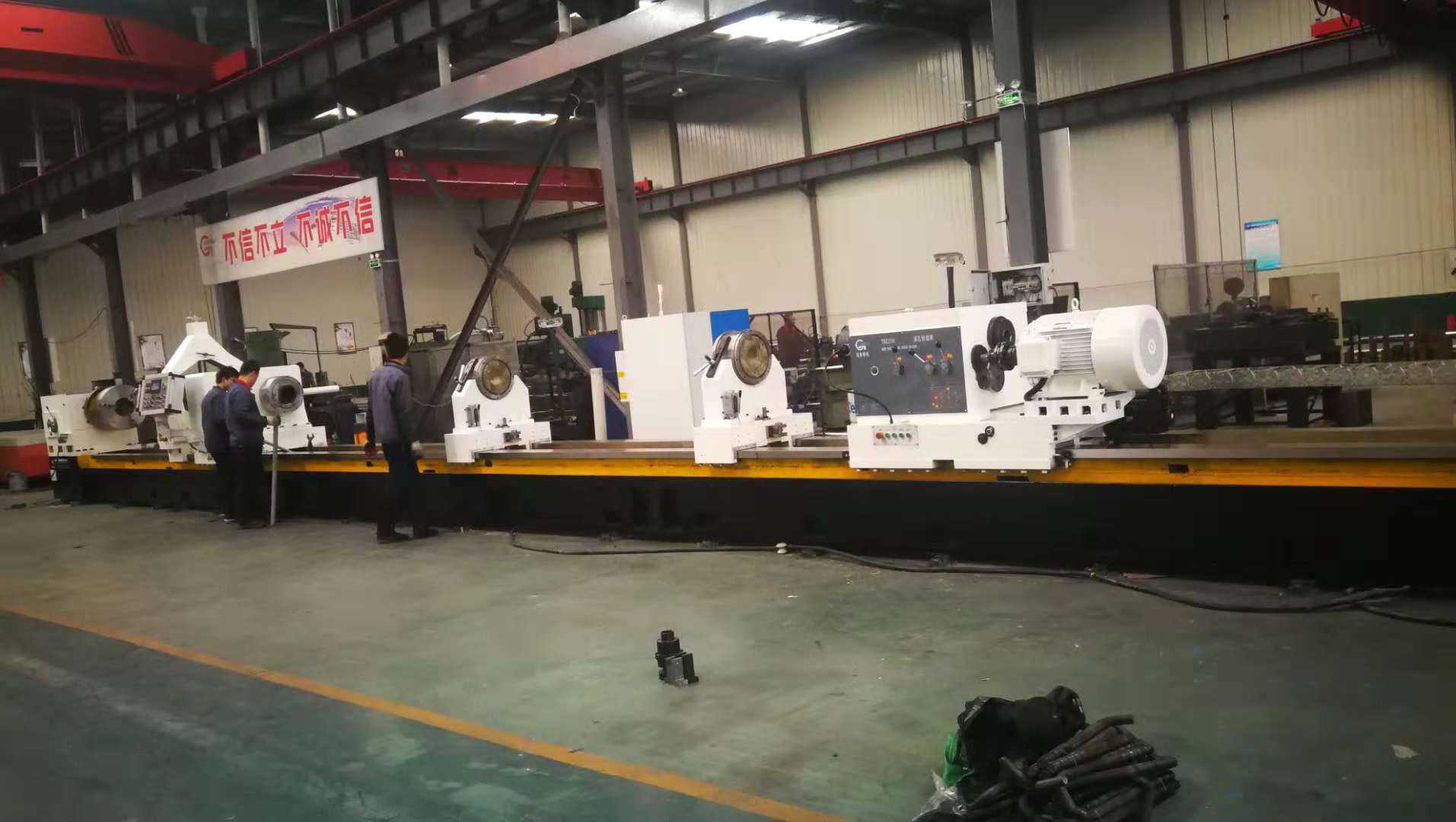

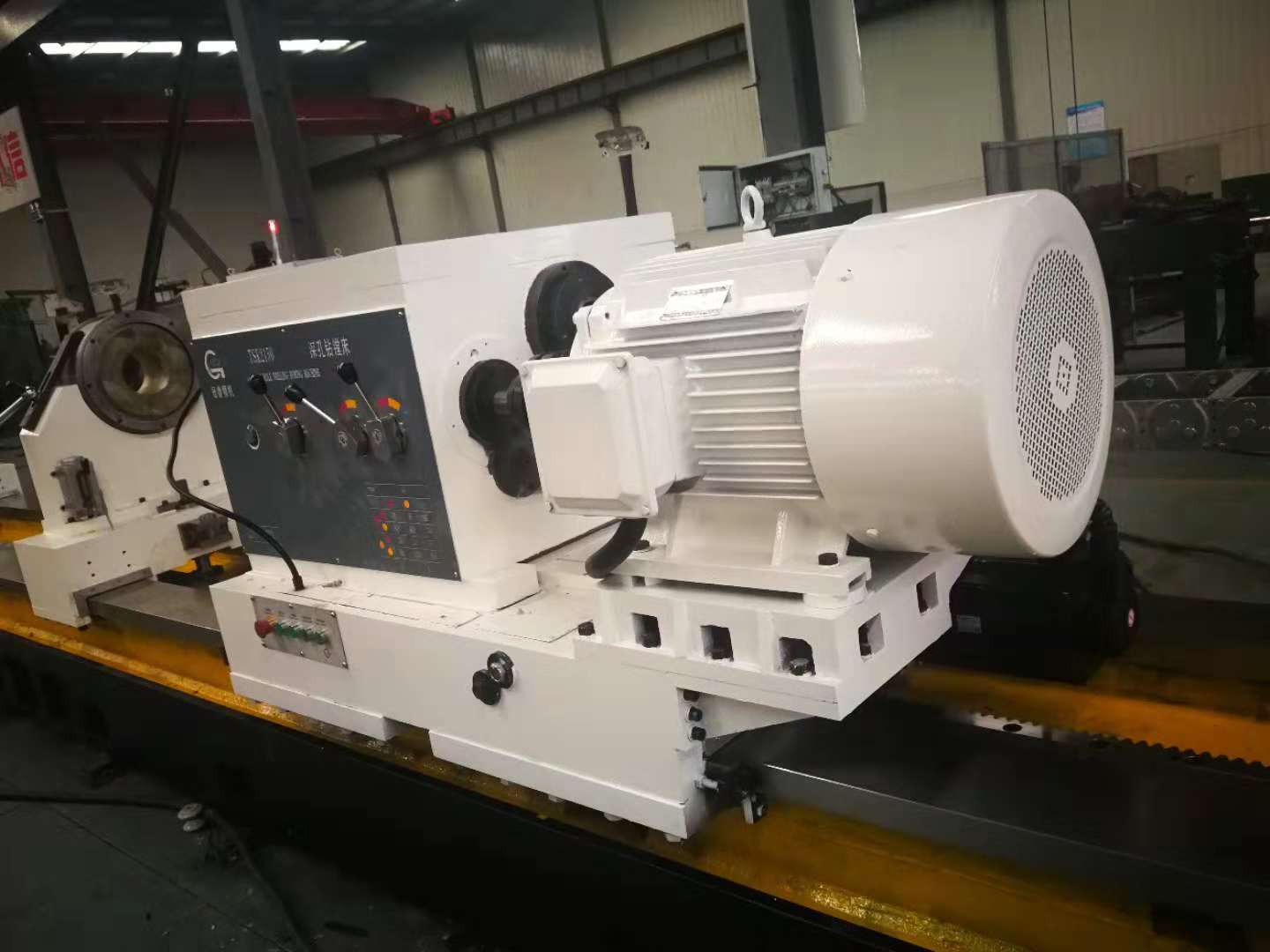

Partijiet tal-ajruspazju magna għat-tħaffir ta 'toqob fondi
Sistema ta 'kontroll elettriku: Il-magna hija kkontrollata mis-sistema PLC biex tirrealizza l-awtomazzjoni tal-magna bl-akbar mod.
Strument għat-tneħħija taċ-ċippa ： Jintuża għall-irkupru tal-iskart tal-ħadid u l-fluwidu tat-tqattigħ u jipprevjeni t-tixrid tal-fluwidu tat-tqattigħ.
Waqt it-tħaffir, hija tadotta metodu ta 'tneħħija ta' ċippa interna. Iż-żejt tal-qtugħ huwa fornit mill-pressjoni tal-pressjoni taż-żejt ， Ir-ruttam tal-ħadid u ż-żejt li jkessaħ jiġu skarikati lura lejn il-karozza taċ-ċippa permezz tal-minkeb għat-tneħħija taċ-ċippa minn ġot-toqba tad-drill.
Meta tħaffir, tadotta metodu ta 'tneħħija ta' ċippa esterna - iż-żejt tal-qtugħ jiġi fornit mill-pressjoni tal-pressjoni taż-żejt ， u mbagħad jidħol fiż-żona tat-tqattigħ mill-ħofra taċ-ċurkett iffurmata mill-wiċċ ta 'barra tal-pajp tat-tħaffir u l-wiċċ bil-makna, ， ġib iċ-ċipep lejn it-tarf ta ’quddiem (id-direzzjoni tal-headstock) għall-ċipep car.
Frejm taċ-ċentru tat-tip magħluq u parentesi tat-tip miftuħ: Il-magna hija mgħammra b'sett wieħed ta 'qafas taċ-ċentru tat-tip Magħluq u sett wieħed ta' parentesi tat-tip Miftuħ, hija użata biex tappoġġja l-biċċa tax-xogħol. Il-qafas taċ-ċentru tat-tip magħluq huwa l-awżiljarji apparat għall-ikklampjar għall-biċċa tax-xogħol.
Dejta Teknika Prinċipali tal-Magna:
Speċifikazzjoni | Dejta Teknika | Rimarki | |
T2136 | |||
Kapaċità | Firxa ta 'Dijametru Boring | 60-360mm | |
Firxa tad-dijametru tat-toqba tat-tħaffir | 30-100mm | ||
Max Fond boring | 3000mm | ||
Firxa tad-dijametru tal-morsa tal-biċċa tax-xogħol | 60-400mm | ||
Magħżel | Għoli miċ-ċentru tal-magħżel għas-sodda | 500mm | |
Dijametru tal-fetħa tal-magħżel | 75mm | ||
Taper ta 'spindle bore | 85mm 1:20 | ||
Firxa tal-veloċità tal-magħżel | 40-500r / min | ||
Tabilħaqq | Firxa tal-veloċità tal-injezzjoni | 0-1000mm / min bla bozoz | |
Ġarr veloċità ta 'moviment mgħaġġel | 2000mm / min | ||
Mutur | Qawwa tal-mutur prinċipali | 30kw | |
Pompa idrawlika bil-mutur | 1.5kw | ||
Ġarr ta 'enerġija bil-mutur mgħaġġel | 3kw | ||
Infeed qawwa tal-mutur | 4.5kw | ||
Pompa tal-likwidu li jkessaħ l-enerġija | 7.5kw | 3 gruppi | |
Oħrajn | Pressjoni nominali tas-sistema tat-tkessiħ | 2.5MPa | |
Fluss ta 'sistema ta' tkessiħ | 100,300 600 L / min | ||
Id-dimensjoni ġenerali tal-magna (L * W * H) | 12120x2200x2000mm | ||
Piż tal-magna (bejn wieħed u ieħor) | 13T | ||
Dokumenti tekniċi:
Oġġetti | Rimarka | |
Struzzjoni bil-magna | Dijagramma tal-prinċipju tas-sistema idrawlika | |
Lubricate sistema tad-dijagramma | ||
Tpinġijiet fondazzjoni magna | ||
Tpinġijiet tas-sistema mmexxija | ||
Dijagramma tad-distribuzzjoni tal-bearings | ||
Tpinġijiet tal-assemblaġġ għal kull kaxxa tat-trasmissjoni u l-partijiet ewlenin għall-manutenzjoni | ||
Struzzjoni ta 'sistema elettrika | Dijagramma tal-prinċipju tal-elettriku | |
Dijagramma tal-wajers elettriċi. | ||
Istruzzjonijiet għal partijiet ta 'xiri estern | ||
