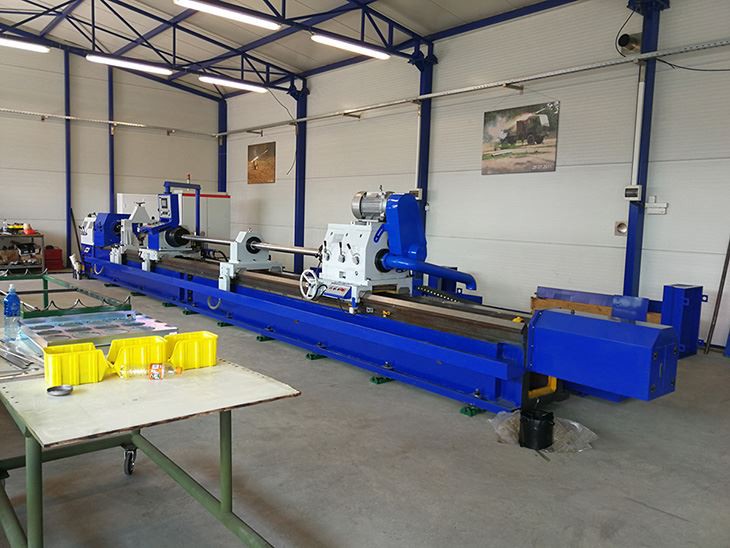

Magni tat-Trepanning b'żewġ ittri bil-viti
Tagħbija b'temperatura doppja tat-trepae magna Din il-magna hija użata għax-toqba taċ-ċentru taċ-ċilindru tal-biċċa tax-xogħol jew toffri t-tħaffir ta 'toqob ċentriċi, speċjalment għat-drill bit-toqba barmil (użajna toqba "8"). : Magni prinċipali ...
Deskrizzjoni
Taghmir tat-trepanning bit-toqba bil-kamin
Din il-magna hija użata għax-toqba taċ-ċentru taċ-ċilindru tal-biċċa tax-xogħol jew toffri t-tħaffir ta 'toqob ċentriċi, speċjalment għat-drill bit-toqba barmil (nsejħulha toqba "8").
Kapaċità tal-ipproċessar tal-magni:
Medda ta 'dijametru tat-tħaffir solidu | Φ30 ~ Φ100mm (Permezz tar-ras tat-drill solidu BTA) |
Medda tad-dijametru tat-titqib counter | Φ35 ~ Φ200mm (Permezz ta 'ras boring kontro, qtugħ b'volome ta' dijametru ta '15mm |
Max. Profil tat-tħaffir ta 'toqob | 3000mm |
Max. Tul tal-ħajt | 3000mm |
Metodu tal-ipproċessar tal-magni:
Mod ta 'tħaffir solidu | Il-metodu tat-tħaffir BTA (iċ-ċipep imorru permezz tal-bar tat-tħaffir) |
Proċess ta 'boring ta' toqob | Ix-chips joħorġu mit-toqba tal-qalba tal-biċċa tax-xogħol. |
Il-metodu Infeed | L-għodda hija rotatorja u tinfirex, il-biċċa tax-xogħol hija fissa |
Skizz tal-magna għar-referenza tal-klijent:
Parametri tat-teknoloġija prinċipali tal-magni
Punti | Parametri | Rimarka | ||
Kapaċità tax-xogħol | Medda ta 'dijametru tat-tħaffir solidu | Φ30 ~ Φ100mm | ||
Medda tad-dijametru tat-titqib counter | Φ40 ~ Φ200mm | |||
Max. Profond tat-tħaffir / boring | 3000mm | |||
Max. Tul tal-ħajt | 3000mm | |||
Medda OD tal-Workpiece | Φ100 ~ Φ300mm | |||
Żarżur prinċipali | 1 PC | |||
Kapaċità tal-magni | Għodda għall-għalf (l-assi-Z) | Firxa tal-veloċità tal-għalf | 5 ~ 500mm / min | Stepless |
Firxa ta 'veloċità li timxi malajr | 2000mm / min | |||
Torque bil-mutur tal-għalf | 23Nm | |||
Kaxxa tat-tifi | Firxa ta 'veloċità rotatorja | 70 ~ 1000r / min | 2grades (stepless) | |
Potenza tal-mutur | 30KW | Mutur ta 'l-inverter | ||
Worktable (l-assi X) | Ivvjaġġar | 400mm | ||
Daqs | 2400mm x 600mm | |||
It-tagħbija tal-piż | 4 Tunnellati | |||
Sistema ta 'tkessiħ | Max. pressjoni | 2.5MPa | Adjustabbli | |
Max. fluss | 300L / min | Adjustabbli | ||
Manifattur prinċipali tal-partijiet / lista tad-ditta
No | Isem | Manifattur / marka |
1 | Sistema CNC, mutur servo | GSK |
2 | Mutur tal-inverter bil-mutur tal-kaxxa tat-tifi | Marka famouse Ċiniża |
3 | Bearing bil-magħżel prinċipali | Marka famouse Ċiniża |
4 | Taghmir tal-kamin ewlieni | Marka famouse Ċiniża |
5 | Komponenti elettriċi ewlenin | Schneider |
6 | Komponenti prinċipali tas-sistema tal-kesħa | Marka famouse Ċiniża |
7 | Mutur riduttur għall-assi X | Magħmul fit-Tajwan |
8 | Kamin ball għall-assi X | Magħmul fit-Tajwan |
