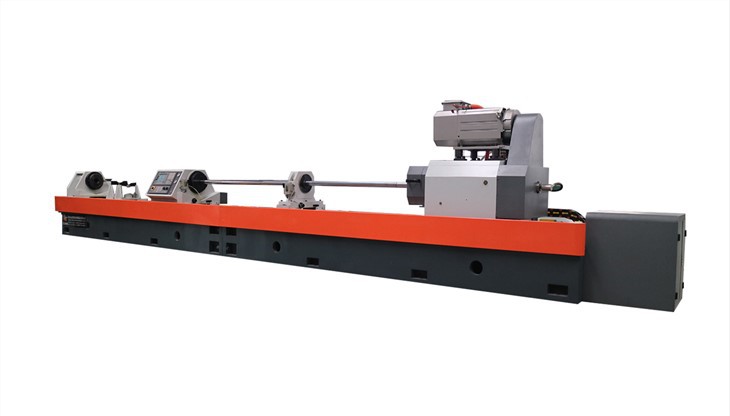

Ċilindru Idrawliku Ħofra Profonda Skiving Roller li Tinħadem Magna

Ċilindru idrawliku Magna tal-ħruq bir-romblu tat-toqba profonda

Dwar il-mudell tal-magna SRB taċ-ċilindru idrawliku TGK160x1500mm (mudelli oħra huma disponibbli, jekk jogħġbok ikkuntattjana liberament):

TGK160x1500mm CNC toqba profonda skiving roller burnishingmachine hija adattata għall-boring, brix, irrumblar u proċessar kombinat ta 'ċilindri idrawliċi varji, ċilindri u tagħmir ieħor tal-pajpijiet ta' preċiżjoni. L-eżattezza tal-apertura tal-ipproċessar tista 'tilħaq IT8 ~ IT10, u l-ħruxija tal-wiċċ tista' tilħaq Ra0.2-0.4um wara l-irrumblar.

Il-magna tadotta l-metodi tal-ipproċessar: il-biċċa tax-xogħol hija ffissata, u l-għodda tal-qtugħ qed iddur. Is-sit tal-ippożizzjonar huwa pożizzjonat mis-servo motor permezz tal-kaxxa tal-gerijiet tat-tnaqqis u t-tagħmir tal-ixtilliera biex tqiegħed il-biċċiet tax-xogħol ta 'tulijiet differenti. L-alimentatriċi taż-żejt timbotta l-biċċa tax-xogħol sewwa miċ-ċilindru idrawliku. Il-kaxxa tal-arblu tadotta 30kW AC servo magħżel bil-mutur, il-firxa tal-veloċità hija 60-1000r / min (żewġ gerijiet), u r-regolazzjoni tal-veloċità bla waqfien hija adottata fit-tagħmir. Il-bearing tal-magħżel jadotta bearing ta 'preċiżjoni għolja (NSK) u għandu preċiżjoni ta' rotazzjoni għolja. Il-kaxxa tal-għalf tadotta mutur servo Siemens, regolazzjoni tal-veloċità bla waqfien, u l-għalf jadotta struttura ta 'gear-rack ta' preċiżjoni għolja biex tirrealizza għalf ta 'preċiżjoni għolja u stabbli tal-kaxxa tal-magħżel. Is-sodda tadotta linji ta 'gwida rettangolari doppji biex tiżgura r-riġidità ġenerali tal-għodda tal-magni, preċiżjoni għolja tal-moviment u reżistenza tajba għall-ilbies. B'komponenti idrawliċi tat-Tajwan, il-prestazzjoni hija stabbli u affidabbli. Il-magna hija mgħammra b'apparat awtomatiku għat-tneħħija taċ-ċippa, li għandu prestazzjoni tajba li ma tiflaħx; il-metodu ta 'filtrazzjoni tal-likwidu li jkessaħ juża filtrazzjoni fi tliet stadji bi preċiżjoni ta' filtrazzjoni ta '50um.

Il-magna tuża metodu ta 'rrolljar ta' skiving. Minħabba li l-biċċa tax-xogħol ma ddurx, hija meħtieġa għodda galleġġjanti-rrumblar jew għodda push-pull-rolling. Il-biċċa tax-xogħol hija pajp miġbud bil-kesħa jew maħdum.

Skond is-sitwazzjoni attwali tal-biċċa tax-xogħol tax-xerrej&# 39, l-għodda hija mmexxija mill-metodu push-pull-rolling. Id-dijametru tal-magni huwa 0.2-1.2mm, il-veloċità tat-tqattigħ hija 150-300m / min, u r-rata tal-għalf tista 'tilħaq 1-4mm / r. Il-ħruxija tal-wiċċ miksuba Ra hija 0.2-0.4& mu; m, u l-eżattezza dimensjonali tista 'tilħaq IT8 sa IT9. Għall-każ fejn il-konċessjoni tal-maċinazzjoni hija 0.2 mm, Pereżempju, l-amp GG; phi; toqba ta 'speċifikazzjoni ta' 100mm teħtieġ li t-toqba inizjali (GG amp; phi; 99.8mm) ikollha tond ta 'GG amp; le; 0.04mm u straightness ta 'mhux aktar minn 0.1mm / meter.

Parametri ewlenin tal-magna:

Lista tal-konfigurazzjoni ewlenija tal-magna:
