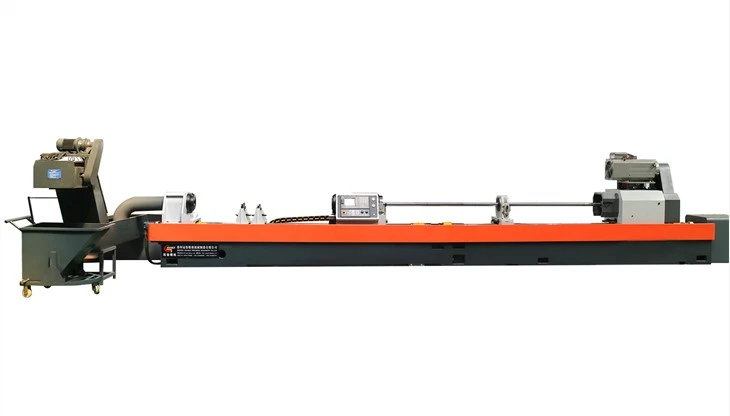

Serje TG magna tal-barraxa fil-fond ta 'toqba
TG Serje CNC magna tal-barraxa li toqob fil-fond hija użata prinċipalment fil-produzzjoni tal-massa tal-kanna taċ-ċilindru. Il-proċess tal-iscraping-rolling huwa użat biex jipproċessa b'mod preċiż il-wiċċ ta 'diversi toqob ta' ġewwa taċ-ċilindru. Jista 'jintuża wkoll f'kombinazzjoni ta' boring, brix u rrolljar ta 'barmil ta' ċilindru rrumblat bis-sħana. L-eżattezza ta ’l-apertura ta’ l-ipproċessar tagħha IT7-IT10, il-ħruxija tal-wiċċ mhijiex ikbar minn Ra0.2-0.4 micron.
Deskrizzjoni
TG Serje CNC fond toqba magna barraxa
TG Serje CNC toqba fonda għodda tal-magna barraxa hija użata prinċipalment fil-produzzjoni tal-massa ta 'barmil ċilindru. Il-proċess tal-iscraping-rolling huwa użat biex jipproċessa b'mod preċiż il-wiċċ ta 'diversi toqob ta' ġewwa taċ-ċilindru. Jista 'jintuża wkoll f'kombinazzjoni ta' boring, brix u rrolljar ta 'barmil ta' ċilindru rrumblat bis-sħana. L-eżattezza ta ’l-apertura ta’ l-ipproċessar tagħha IT7-IT10, il-ħruxija tal-wiċċ mhijiex ikbar minn Ra0.2-0.4 micron.
Serje TG CNC barraxa u magna roller toqba tadotta jadotta l-mod addittiv ta 'rotazzjoni biċċa xogħol u għalf rotazzjoni għodda. Tista 'tintuża wkoll rotazzjoni waħda. Il-body tas-sodda jadotta linja ta 'gwida rettangolari doppja wiesgħa 900mm. Il-alimentatriċi taż-żejt poġġa l-biċċa tax-xogħol ta 'fuq u ħoll il-biċċa tax-xogħol permezz ta' kontroll idrawliku, u malajr lura mill-assi tal-mutur. L-Istazzjon idrawliku Tajwaniż Yongzhen huwa adottat. Is-sistema tat-tkessiħ tadotta l-istruttura tat-tank taż-żejt fuq l-art, u l-mod ta 'filtrazzjoni jadotta l-mod ta' filtrazzjoni bi tliet stadji tal-magna għat-tneħħija taċ-ċippa, is-separatur manjetiku u l-filtru fin, bi preċiżjoni tal-filtrazzjoni ta '50 mu. L-għodda tal-magna hija mgħammra b'sistema ta 'kontroll numeriku Ġermaniż SIEMENS 840D. Il-bastiment tat-tkarkir jadotta t-tmigħ ta ’l-ixkaffa u l-pinna u jimxi b’mod mgħaġġel L-għodda tal-magna hija mgħammra b'espansjoni awtomatika ta 'espansjoni awtomatika għolja u għodda ta' kombinazzjoni ta 'kontrazzjoni, u l-effiċjenza ta' l-ipproċessar tagħha hija 3-5 darbiet ogħla minn dik ta 'għodda tal-magna tradizzjonali ta' toqba fonda.
Parametri tekniċi:
Punt | Parametru | |
Ambitu tax-xogħol | Firxa tad-dijametru ta ’toqba tat-titqib | Ф38-Ф250mm |
Tul tal-biċċa xogħol | 3000mm | |
Parametri tal-magħżel tal-kaxxa tal-bar boring | Għoli taċ-ċentru | > 350mm |
It-tarf ewlieni tal-koni toqba tal-bar boring box Spindle | Ф85mm 1:20 | |
Il-firxa tal-veloċità tal-magħżel | 50-1000r / min Il-konverżjoni tal-frekwenza regolazzjoni tal-veloċità bla ċans） | |
Torque tax-xaft tal-ħruġ | 001500N.m | |
Parametri tal-għalf | Firxa tal-veloċità tal-għalf | 5-2000mm / min （bla dgħajsa） |
Pjanċa miexja malajr | 3m / min | |
Preċiżjoni tal-magni | Sib it-tul | 0-6m |
Ħruq tal-wiċċ tal-biċċa xogħol ta ’tħaffir | ARa3.2μm | |
Ħruq tal-wiċċ tal-biċċa xogħol tal-irrumblar | ARa0.4μm | |
Straightness magni biċċa xogħol | .050.05 / 500 mm | |
Tond bil-magni tal-biċċa xogħol | .00.036 / 200mm | |
Kapaċità tal-mutur | Bar boring enerġija bil-mutur | 60KW servo motor |
Feed feed | 48NM Ac servo motor | |
Mutur ta 'stazzjon tal-pompa idrawlika | 3KW mutur Ac | |
Qawwa tal-mutur tal-pompa tat-tkessiħ tal-ħruġ | Sett wieħed 11KW, 7.5KW sett wieħed | |
Qawwa awtomatika tat-tneħħija taċ-ċippa bil-mutur | 1.5KW sett wieħed | |
Separatur manjetiku qawwa tal-mutur | 0.75KW sett wieħed | |
Mutur tal-lubrikazzjoni ċentralizzat | 0.75KW sett wieħed | |
Oħrajn | Irjus tal-akbar forza ta 'qabel l-issikkar għall-biċċa tax-xogħol | 50KN |
Is-sistema tat-tkessiħ tgħaddi | 600L / min | |
Pressjoni nominali tas-sistema ta 'tkessiħ | 0.36Mpa | |
Fluss separatur manjetiku | 600L / min |
Preċiżjoni tal-magna:
Preċiżjoni tad-dijametru tal-bore: toqba tat-tħaffir IT8 ~ IT9; Toqba tat-titqib IT7
Tond 0.036mm / Ф200mm （wara t-titqib fin）
Ċilindriċità 0.05 / 500mm the wara t-titqib fin）
Togħma tqila Ra6.3um
Tqaffir fin Ra1.6um
Rolling Ra0.4um
