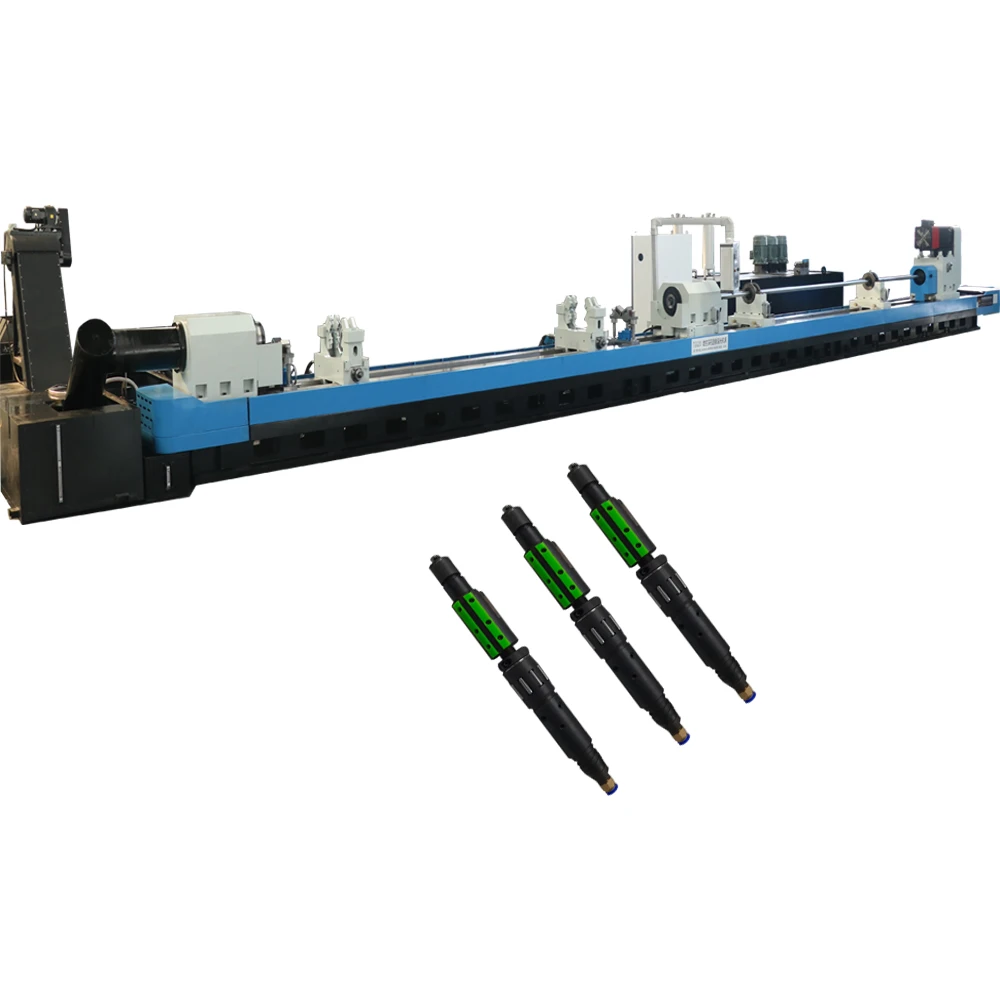

Magni tal-Bnishing Roller Skiving

Il-mod ta 'proċessar standard ta' Deep hole skiving u roller burnishing machine hija dik il-biċċa tax-xogħol imwaħħla, għodda tat-tqattigħ iddur u għalf. Il-biċċa tax-xogħol hija pożizzjonata b'diska tal-koni fuq iż-żewġt itruf, issikkata u kklampjata b'mod idrawliku permezz ta 'apparat ta' ikklampjar idrawliku li jintuża awto-ċentru.

Toqba tat-tħaffir: Adotta l-mod ta 'boring push, ir-ras tal-pressjoni taż-żejt tforni ż-żejt tat-tqattigħ, skarika ċ-ċipep tat-tqattigħ 'il quddiem mit-toqba lesta fuq il-biċċa tax-xogħol.

Toqba ta 'skiving: Skiving u burnishing huma integrati, ir-ras tal-pressjoni taż-żejt tforni ż-żejt tat-tqattigħ, skarika ċ-ċipep tat-tqattigħ 'il quddiem permezz tat-toqba bażika tal-biċċa tax-xogħol.

Toqba tal-brim: Lixxa t-toqba b'ras tal-brim.

It-tqassim ġenerali tal-magna u l-istruttura tal-komponenti ewlenin:

Tqassim ġenerali tal-magna: sodda tal-magna, frejm tar-ras, trasportatur tal-biċċa tax-xogħol, apparat ta 'ikklampjar li jiċċentra lilha nnifisha, ras tal-pressjoni taż-żejt, kaxxa boring, mistrieħ ta' appoġġ tal-bar boring, sistema ta 'tmigħ, sistema ta' tkessiħ, sistema ta 'kontroll CNC u l-bqija.

Sodda tal-magni:

Il-magna hija b'binarji ta 'gwida rettangolari, li ġew imkessħa u għandhom reżistenza għolja għall-ilbies; is-sodda tadotta struttura maqsuma, li hija mmuntata b'boltijiet ta 'saħħa għolja u hija pożizzjonata b'labar għax-xejn.

Par tal-kamin tal-ballun ta 'preċiżjoni għolja huwa installat fit-tarf tal-lemin tas-sodda għall-moviment tal-kaxxa tat-tħaffir (assi Z1). Il-par bil-kamin tal-ballun jintuża għat-tmigħ tal-magna, li għandha l-vantaġġi ta 'trasmissjoni bla xkiel, effiċjenza għolja ta' trasmissjoni, u preċiżjoni għolja. Jista 'wkoll iżżid b'mod effettiv il-ħajja tal-għodda tat-tqattigħ. Par kamin trapezojdali (Il-kamin trapezojdali għandu funzjoni li jissakkar waħdu, li jista 'jiżgura li r-ras tal-pressjoni taż-żejt tista' tissakkar meta l-biċċa tax-xogħol tkun issikkata) hija installata fit-tarf tax-xellug tas-sodda għall-moviment tar-ras tal-pressjoni taż-żejt (assi Z2 ).

Sistema li jkessaħ:

Il-funzjoni ewlenija tas-sistema tat-tkessiħ hija li tuża l-mezz likwidu li jiċċirkola biex tillubrika u tkessaħ iż-żona tat-tqattigħ u tneħħi ċ-ċipep tat-tqattigħ. Is-sistema tat-tkessiħ tadotta struttura ta 'tank taż-żejt fuq l-art. Iż-żejt li jkessaħ jieħu l-laqx tat-tqattigħ mill-conveyor taċ-ċipep u mbagħad iffiltrat permezz ta 'filtru fi tliet stadji (filtru mhux maħdum) -filtru manjetiku-filtru fin borża tad-drapp.

Metodu taċ-ċirkolazzjoni tal-likwidu li jkessaħ: iż-żejt li jkessaħ wara l-filtrazzjoni fina jiġi trasferit fiż-żona tat-tqattigħ, imbagħad jilħaq il-qafas tar-ras, conveyor taċ-ċipep, u sistema ta 'filtru manjetiku mit-toqba ta' ġewwa tal-biċċa tax-xogħol, u mbagħad jidħol fit-tank taż-żejt awżiljarju, u mbagħad iż-żejt li jkessaħ huwa trasportat mill-pompa tal-likwidu għall-filtru fin, iż-żejt li jkessaħ jiġi ffiltrat u mbagħad jidħol fiż-żejt nadif tat-tank taż-żejt, irrepeti bħal dan.

Is-sistema tat-tkessiħ hija sistema ta 'provvista taż-żejt magħmula minn pompa bil-mutur, u r-rata tal-fluss meħtieġa tista' tinkiseb skont il-ħtiġijiet tal-ipproċessar.

Sistema idrawlika:

Jinsabu fin-nofs tan-naħa ta 'wara tal-magna, prinċipalment jipprovdi enerġija idrawlika għall-issikkar tal-biċċa tax-xogħol, clampig tal-biċċa tax-xogħol, qfil tar-ras tal-pressjoni taż-żejt, espansjoni u kontrazzjoni ta' għodda awtomatika (espansjoni u għodda ta 'kontrazzjoni idrawlika) eċċ.

Sistema ta' kontroll:

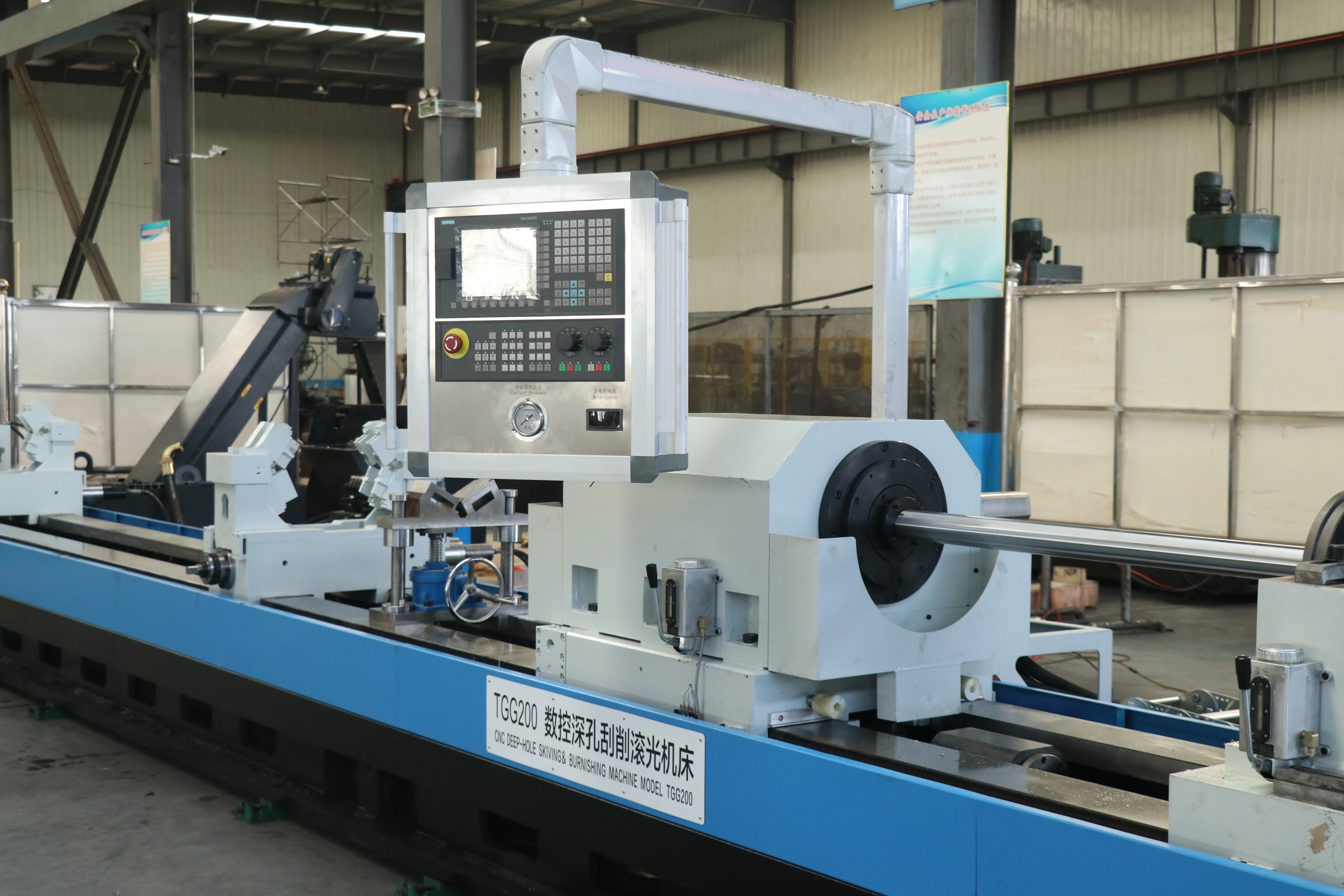

Il-kabinett elettriku indipendenti għandu effett tajjeb kontra t-trab. Il-kabinett huwa mgħammar b'sistema ta 'tkessiħ tal-fann assjali biex il-komponenti elettriċi jaħdmu f'ambjent ta' temperatura adattat, u b'hekk iżid il-ħajja tas-servizz tal-komponenti u jiżgura l-istabbiltà u l-affidabbiltà tas-sistema ta 'kontroll. Is-sistema ta 'kontroll hija SIEMENS 808D, u l-komponenti elettriċi ewlenin ta' vultaġġ baxx huma marka SCHNEIDER.
